一、產品描述
立式鋁合金淬火爐主要應用于鋁合金棒、鋁輪轂、鋁鑄件、鋁壓力加工件及各種鋁合金行業標準件的快速淬火、固溶等熱處理領域。
二、用途
主要應用于鋁合金棒、鋁輪轂、鋁鑄件、鋁壓力加工件及各種鋁合金行業標準件的快速淬火、固溶等熱處理領域。

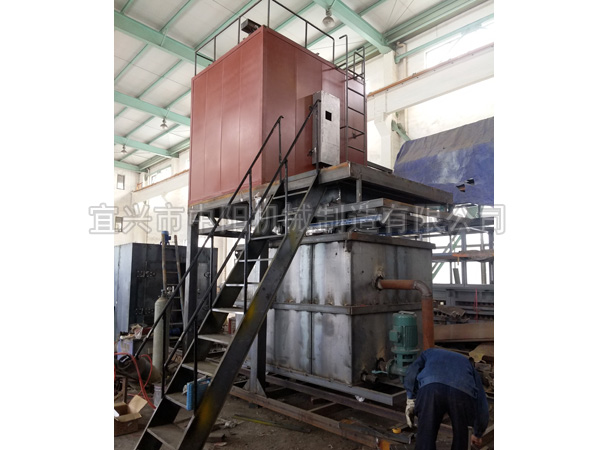

三、立式鋁合金淬火爐結構簡介
該立式淬火爐的結構具有熱風循環通道和強對流熱攪拌風機，使?fàn)t內熱風在導流風道的作用下定向循環，保證爐內溫度的均勻性。淬火水槽置于加熱爐正下方，從而縮短工件淬火轉移時間，提高工件固溶質量。本爐加熱元件為0Cr25AL5做成帶狀，用高強度爐釘置于爐膛內壁上，爐膛內安裝有耐熱不銹鋼導風罩，材質為1Cr18Ni9Ti，它與內壁形成一個氣流循環通道，爐的頂部置有一個大風量的軸流式循環風機，構成熱風循環系統。爐底門由四走輪和驅動機構組成一個啟閉裝置，整個爐門機構為水平移動彈性壓緊爐門，保證爐內密封良好。工件料架進出爐膛靠升降裝置實現。它由爐內吊鉤連接吊桿上通過向爐外的環形鏈和卷?yè)P(yáng)機等組成。
四、特點
1、高架結構爐型、懸掛式加熱元件，安裝、更換方便；
2、強循環高壓風機，風量大，效果良好，爐溫均勻性更佳 ；
3、淬火轉移時間 5~12s 內可調，無明顯的擺動與震動；
4、PID 調控爐溫，上、下限報警，可進行可編程序控制。
五、技術參數
設備名稱：LC系列立式鋁合金淬火爐 | |||||
用途: 供鋁合金棒、鋁鑄件、鋁合金行業標準件等進行淬火、固溶等熱處理 | |||||
型 號 | 額定電壓 | 相數 | 額定功率 | 額定溫度 | 工作尺寸 |
LC-40-6 | 380V | 3 | 40KW | 650℃ | φ600×1200 |
LC-50-6 | 380V | 3 | 50KW | 650℃ | φ600×1600 |
LC-55-6 | 380V | 3 | 55KW | 650℃ | φ800×1000 |
LC-70-6 | 380V | 3 | 70KW | 650℃ | φ800×1600 |
LC-75-6 | 380V | 3 | 75KW | 650℃ | φ1000×1200 |
LC-90-6 | 380V | 3 | 90KW | 650℃ | φ1000×1600 |
LC-100-6 | 220V | 3 | 100KW | 650℃ | φ1250×1100 |
LC-125-6 | 220V | 3 | 125KW | 650℃ | φ1300×1500 |
LC-180-6 | 380V | 3 | 180KW | 650℃ | φ1500×2000 |
LC-200-6 | 380V | 3 | 200KW | 650℃ | φ1500×2500 |
適用于煤炭、焦化產品、化工原料的化學分析。可用于電力、煤炭、造紙、石化、水泥、農牧、醫藥科研、教學等行業和部門熱處理。
其中每個行業的熱處理工藝范圍也是相當廣泛的：
太陽能電池行業：太陽能新材料、多晶硅、單晶硅
熱處理行業：各種金屬材料的回火、淬火、時效、調質、固溶
玻璃行業：VFD玻璃熱處理、涂敷和封入、液晶基板玻璃
石化行業：催化劑、石油機電設備、石油化工
